Как правильно использовать втулки переходные для точной и быстрой обработки металла?

Втулки переходные https://kdmgroup.com.ua/ru/vtulki-perehidni позволяют установить инструмент с меньшим хвостовиком в шпиндель с большим посадочным конусом. Без них пришлось бы менять патрон или покупать дополнительный инструмент под каждый типоразмер. В этой статье разберём, как правильно подобрать и использовать переходную втулку для токарного и фрезерного станка.

Где применяют переходные втулки?

Этот элемент устанавливается между шпинделем станка и хвостовиком инструмента. Он точно центрирует инструмент в конусе, передаёт крутящий момент и удерживает рабочее положение при резании.

Основные области применения:

• токарные и фрезерные станки при смене инструмента без переналадки шпинделя;
• сверлильные операции, где сверла разных диаметров имеют разный конус Морзе;

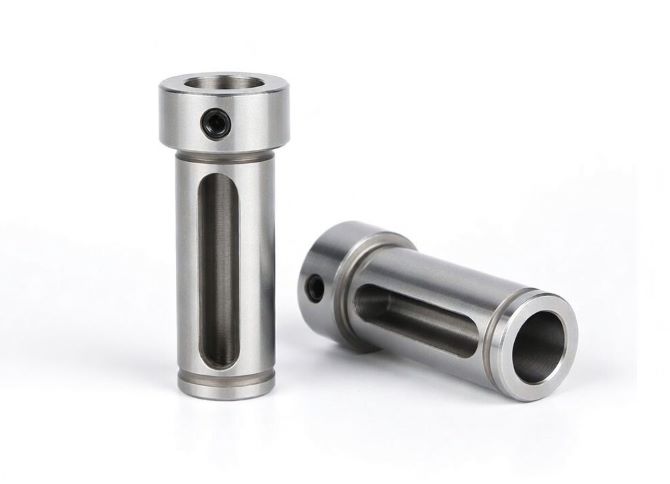

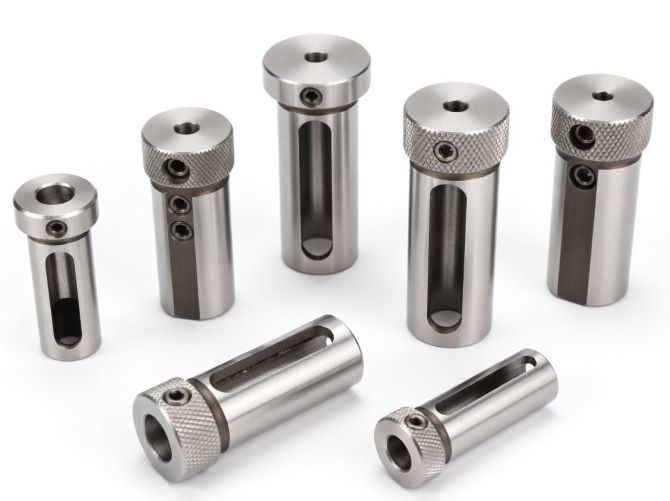

• расточные работы с борштангой меньшего диаметра, чем посадочное место.

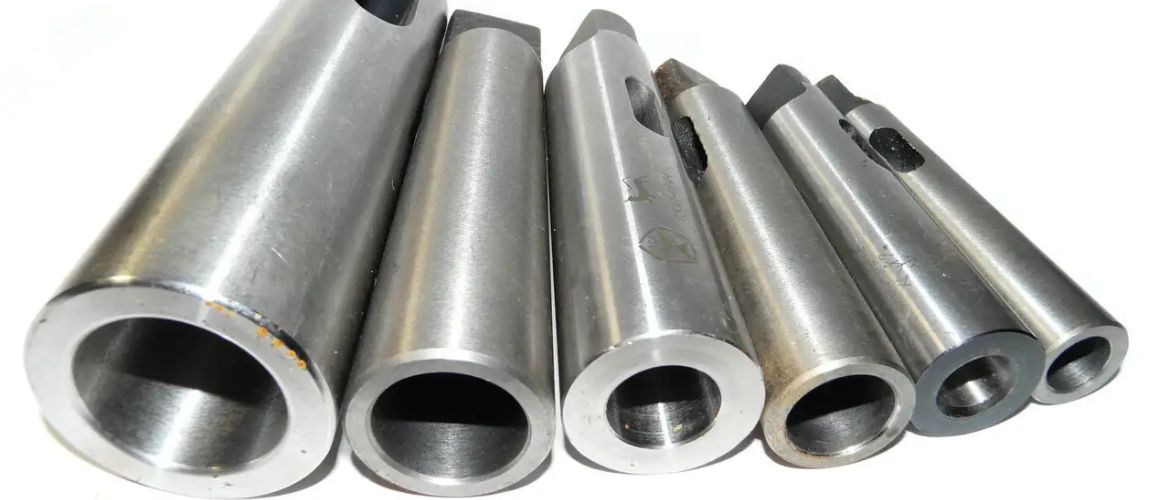

Конус Морзе остаётся стандартом в большинстве станков: МК1–МК6. Переход с МК2 на МК3, например, позволяет использовать сверла и развертки меньшего ряда без замены патрона.

Как правильно подобрать втулку переходную по металлу?

Прежде чем понять какая втулка переходная нужна под конкретный станок, оцените ключевые параметры.

1. Конус шпинделя. Это основной параметр. Проверьте маркировку шпинделя или паспорт станка — там всегда указан номер конуса Морзе или метрического конуса.
2. Конус инструмента. Определите хвостовик используемого инструмента: сверло, развёртка или борштанга. Переходная втулка должна точно соответствовать обоим конусам с обеих сторон.
3. Материал и точность. Для чистовых операций выбирайте переходные втулки из закаленной стали с шлифованными поверхностями конусов.
4. Длина втулки. Слишком длинная увеличивает консольный вылет и снижает жёсткость. Выбирайте минимальную длину, которая обеспечивает надежную посадку.

Правила монтажа и эксплуатации

Перед установкой протрите конусные поверхности шпинделя и втулки от масла и стружки. Любое загрязнение смещает ось инструмента и приводит к биению. Втулку вбивают лёгким ударом медного молотка или специальной оправкой, но не стальным инструментом.

При извлечении используют клин или выколотку через боковое отверстие шпинделя. Не тяните и не расшатывайте втулку руками: конусное соединение рассчитано на осевое усилие, а не на изгиб. Регулярно проверяйте биение после каждой установки. Отклонение более 0,02 мм для чистовых операций означает износ конуса или загрязнение.

Где купить инструмент для станочной оснастки?

Широкий ассортимент, где точно найдутся нужные втулки переходные под любой конус и типоразмер, предлагает KDM Group. Здесь вы можете подобрать токарный инструмент https://kdmgroup.com.ua/ru с доставкой по Украине и получить консультацию по совместимости с вашим станком. Определитесь с конусами шпинделя и инструмента — и переходная втулка обеспечит точную посадку и стабильный результат без лишних затрат.
